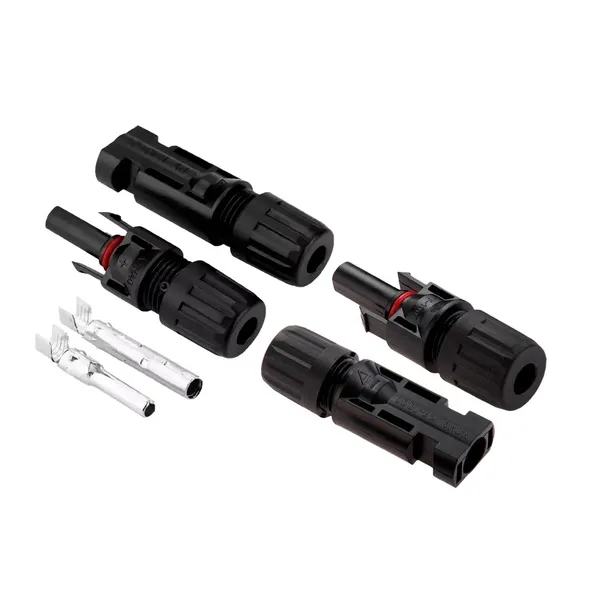

Os conectores mc4 foram desenvolvidos e patenteados pela empresa suíça chamada multi-contact (atualmente stäubli conectores elétricos), especialmente para utilização em sistemas fotovoltaicos.

Existiram gerações anteriores, mas o mc4 se estabeleceu como um padrão mundial em conectores para painéis fotovoltaicos.   dentre outras vantagens, podemos destacar:   - facilidade de conexão entre painéis (série ou paralelo), e com os inversores,- resistência ao tempo (proteção uv), umidade e intempéries,- travamento automático,- fácil montagem e acoplamento aos cabos,- instalação e acabamento profissional,- a caixa de junção do painel permanece selada o que previne conexões precárias e protege contra o tempo   dados técnicos do acoplador fêmea:   - sistema de conectores : 4mm- tensão nominal : 1000v dc (iec 62852) 1500 v dc (2pfg2330)1 1500 v dc (ul)- corrente nominal tüv (85°c):- 22,5a (2,5mm²)- 39a (4mm², 6mm²)- 45a (10mm²)- corrente nominal ul (85°c)- 30a (14 awg)- 30a (12 awg/10 awg)- 50a (8 awg)- tensão de controle :12kv (1.000v dc (tüv)):::16kv (1.500v dc (tüv))   faixa de temperatura ambiente:   - -40°c+85°c(tüv)- -40°c+75°c (ul)- temperatura limite superior 105°c (iec)- classe de proteção ip65, ip68 (1h/ 1m) ip2x- categoria de sobretensão / catiii / 3- resistencia de contato conectores =0,25m?- classe de segurança:1.000 v dc: ii:::1.500 v dc: 0- sistema de contato: multilam- tipo de conexão: crimpado / crimping- material de contato cobre, estanho / placa de estanho- material isolamento: pc / pa- sistema de travamento: tipo locking- classe inflamabilidade: ul94-v0- resistencia a amoníaco (conforme a dlg): 1500h 70°c/70% rh, 750ppm- teste de névoa salina, grau de severidade 6: iec 60068-2-52- certificação tüv rheiland, em acordo com iec 62852: num.

R60127190- certificação tüv rheiland, em acordo com 2pfg2330: num.

R60087448- certificação ul, em acordo com ul 6703: num.

E343181- certificação csa, em acordo com ul 6703: num. 250725- certificação cqc cnca/cts0002-2012: num.

Cqc16024138286   dados técnicos do acoplador macho:   - sistema de conectores: 4mm- tensão nominal: 1000v dc (iec 62852) 1500 v dc (2pfg2330)1) 1500 v dc (ul)- corrente nominal tüv (85°c):- 22,5a (2,5mm²)- 39a (4mm², 6mm²)- 45a (10mm²)- corrente nominal ul (85°c)- 30a (14 awg)- 30a (12 awg/10 awg)- 50a (8 awg)- tensão de controle :12kv (1.000v dc (tüv)):::16kv (1.500v dc (tüv))   faixa de temperatura ambiente:   - -40°c+85°c(tüv)- -40°c+75°c (ul)- temperatura limite superior 105°c (iec)- classe de proteção ip65, ip68 (1h/ 1m) ip2x- categoria de sobretensão / catiii / 3- resistencia de contato conectores =0,25m?- classe de segurança:1.000 v dc: ii:::1.500 v dc: 0- sistema de contato: multilam- tipo de conexão: crimpado / crimping- material de contato cobre, estanho / placa de estanho- material isolamento: pc / pa- sistema de travamento: tipo locking- classe inflamabilidade: ul94-v0- resistencia a amoníaco (conforme a dlg): 1500h 70°c/70% rh, 750ppm- teste de névoa salina, grau de severidade 6: iec 60068-2-52- certificação tüv rheiland, em acordo com iec 62852: num.

R60127190- certificação tüv rheiland, em acordo com 2pfg2330: num.

R60087448- certificação ul, em acordo com ul 6703: num.

E343181- certificação csa, em acordo com ul 6703: num. 250725- certificação cqc cnca/cts0002-2012: num.

Cqc16024138286
